使用串口 API

1 概述​

禾赛部分激光雷达型号支持使用串口 API 指令与电脑主机进行通讯，即通过 RS232 协议发送命令报文（CMD datagram），并通过 RS485 协议接收返回报文（ACK datagram），以实现激光雷达控制、操作、查询等目的。

注：当前串口 API 指令仅适用于 JT16 激光雷达，详细指令信息请参考 JT16 串口 API 手册。

2 使用方法​

串口 API 指令的使用方法和基本操作步骤如下：

  1. 将激光雷达连接至主机，确保其能够与主机正常建立通信（具体方法详见配置串口连接）；

  2. 从主机通过串口向激光雷达发送 API 指令，接收来自激光雷达的返回值，并根据 API 手册中的说明进行返回值解析，确认 API 指令发送操作是否成功。

2.1 串口查询​

2.1.1 Windows 系统​

若使用 Windows 系统，可打开“设备管理器”查看端口。

为有效区分串口，可先插入 RS485 线束 USB 端口，查看其端口号，再插入 RS232 端口，查看新识别出的端口号。

Windows_com_port

2.1.2 Ubuntu 串口查询​

若使用 Ubuntu 系统，可在命令行输入ls /dev/ttyUSB*查看当前端口。

为有效区分串口，可先插入 RS485 线束 USB 端口，查看其端口号，再插入 RS232 端口，查看新识别出的端口号。

注：

1. Ubuntu 版本完整端口号为/dev/ttyUSB*，通过脚本连接时应全部填入；

2. 若因权限缺失连接失败，可输入sudo chmod 666 /dev/ttyUSB*打开对应串口权限；

ls /dev/ttyUSB*

## 查询当前 USB 串口，预期显示如 /dev/ttyUSB1  /dev/ttyUSB2

sudo chmod 666 /dev/ttyUSB1 && sudo chmod 666 /dev/ttyUSB2

## 打开串口权限

用户可参考配置串口连接-配置流程 部分相关介绍获取更详细的操作方法。

2.2 串口 API 数据结构​

2.2.1 命令报文 (CMD datagram) 数据结构​

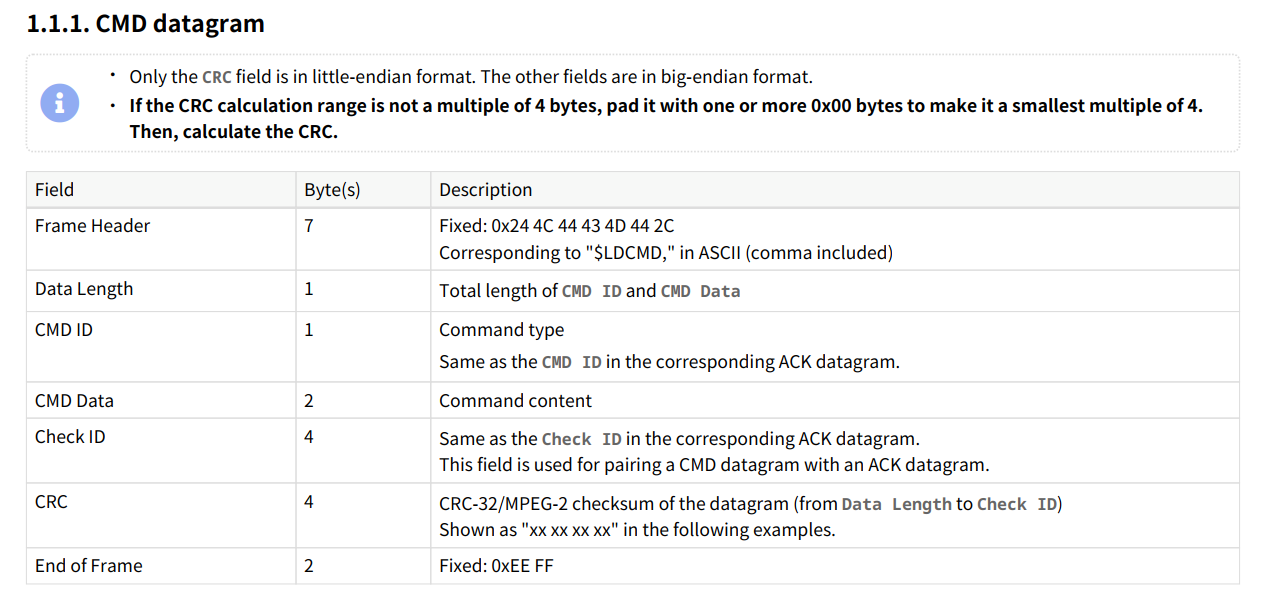

主机通过 RS232 通讯向激光雷达发送命令报文（CMD datagram）。命令报文的数据结构如下图所示：

cmd_datagram

其中，CRC 校验码使用 CRC-32/MPEG-2 算法，计算从 Data Length 到 Check ID 的部分，用户可使用网络上公开的 CRC 在线工具计算，或使用本文此处提供的脚本进行计算。CRC 计算结果以小端序（低位在前）填入命令报文。

2.2.2 返回报文 (ACK datagram) 数据结构​

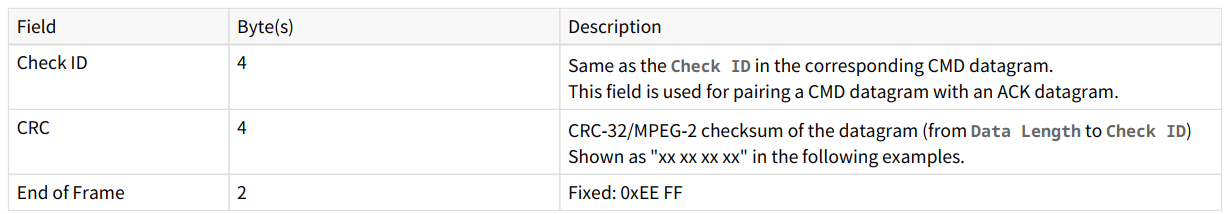

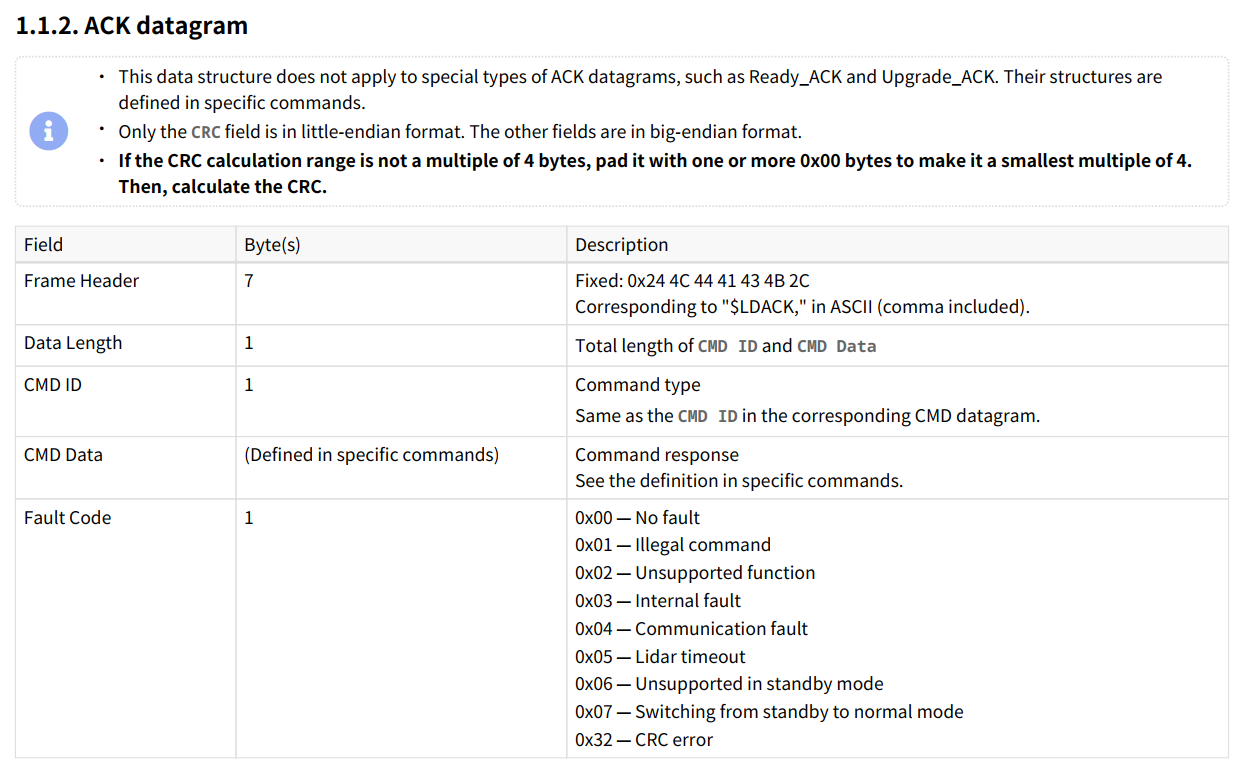

命令报文（CMD datagram）发送后，主机会通过 RS485 通讯接收到自激光雷达端返回的报文（ACK datagram）。返回报文的数据结构如下图所示：

ack_datagram-1 ack_datagram-2

注：与命令报文一样，点云包也通过 RS485 通讯传输。因此，用户需要根据返回报文（ACK datagram）中帧头（Frame Header）和帧尾（End of Frame）的特征将其从 RS485 数据流中筛选出来。解析返回报文“Fault Code”字段，若该字段为 0，则表示命令发送成功； 若为其他值，则需参照上图中该字段“Description”部分的对应内容进行排查。

3 实例介绍​

本文将分别介绍两种不同的串口 API 指令发送方法以及相应实例，用户可根据实际情况选择其中一种进行使用。

注：在使用串口 API 指令前，需要先结合产品手册确认该指令的配置项对所使用的激光雷达有效！

3.1 使用 LidarUtilities 发送串口 API 指令​

LidarUtilities 软件的获取及使用方式可参考使用 LidarUtiilities 一文介绍。

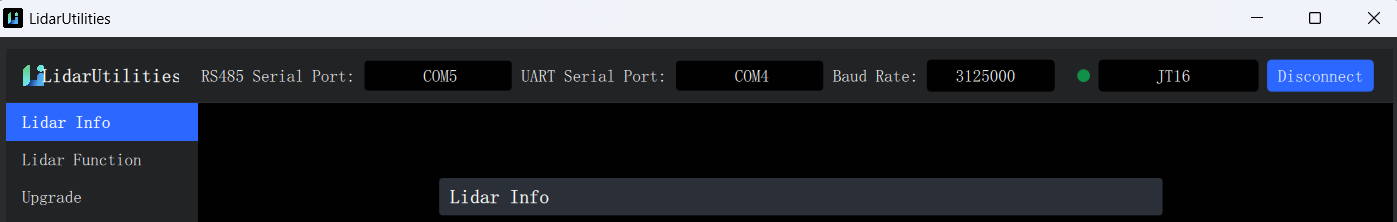

将 JT16 激光雷达上电并连接至主机。以 Windows 系统为例，打开 Lidar Utilities，选中产品型号为 JT16，配置好 RS485 端口、RS232 端口、波特率（注意标品版波特率为 3000000，非标品版波特率为 3125000，若不能分辨可分别尝试），点击 Connect，连接成功后效果如图所示。

LU_connection

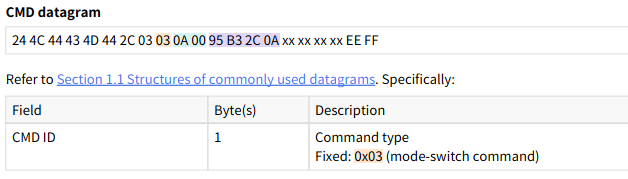

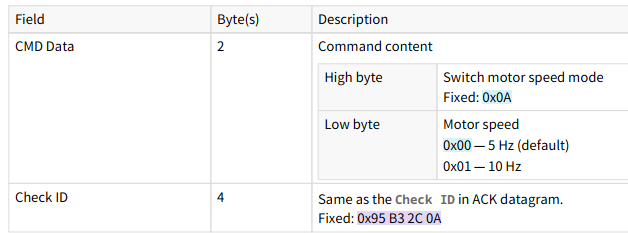

此处以发送设置转速串口 API 指令为例，下图展示了该指令的命令报文具体配置参数：

switch_motor_speed_cmd_datagram-1 switch_motor_speed_cmd_datagram-2

注：详细指令说明参见 JT16 API 手册中 "2.2 Switch motor speed" 部分信息。

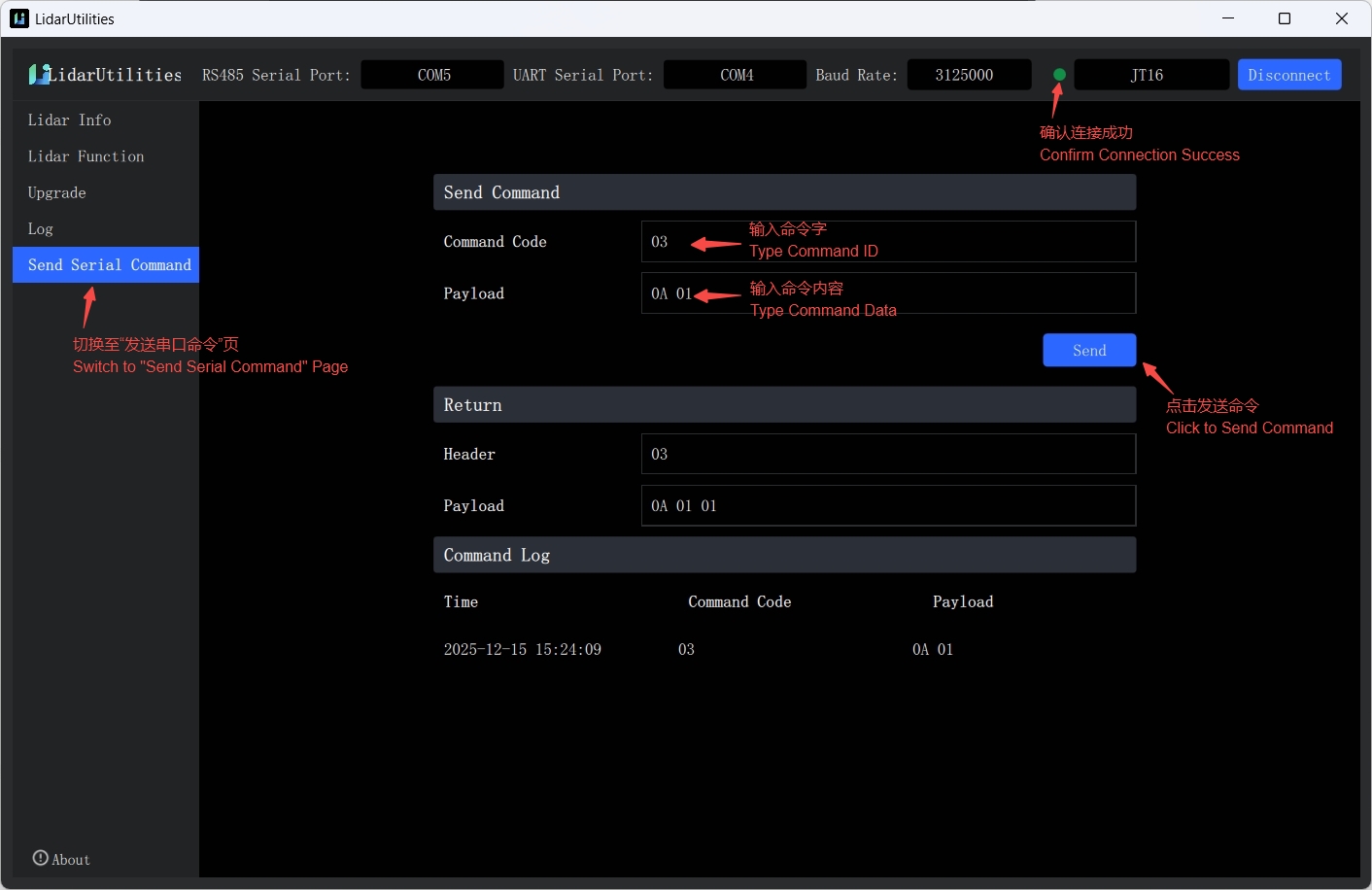

发送串口命令的方法可参见下图所示：

  1. 切换至“Send Serial Command”页面；

  2. 在 “Send Command - Command Code” 部分输入 03 （CMD ID）；

  3. Payload 部分输入 0A 01 （CMD DATA，10Hz），中间需要留空格；

  4. 点击“Send”发送命令。

switch_motor_speed_LU_operation_steps

注：该指令仅用作使用方法实例展示，由于 JT16 当前暂不支持将转速配置为 10Hz，故返回报文中“Fault Code” 显示为 1。若使用支持配置的指令，预期返回报文的“Fault Code” 应为 0。

3.2 使用脚本发送串口 API 指令​

此处同样以发送设置转速串口 API 指令为例，用户可使用以下脚本实现对应的指令发送操作。该脚本主要进行了 CMD 命令组包与发送。用户配置 RS232 端口和波特率，以及需要发送的命令字和命令内容后，脚本会自动计算 Data Length 和 CRC 校验和，完成组包和发送。用户可通过是否实现命令预期效果或抓取 ACK 报文查看“Fault Code”字段确认是否运行成功。

#!/usr/bin/env python3

# -*- coding: utf-8 -*-

# """

# - Simplified version: build and send CMD frame only (no ACK listening)

# - Configurable CMD parameters, compute CRC32/MPEG-2 (little-endian)

# """

import serial

# -------------------- USER CONFIGURATION AREA --------------------

# Serial settings

RS232_PORT = "COM4"          # RS232 port
RS232_BAUD = 9600            # RS232 baud rate

# RS485_PORT = "COM5"          #RS485 port

# RS485_BAUD = 3000000          # RS485 baud rate

# CMD parameters

CMD_ID = 0x03                # Command ID
CMD_DATA = bytes.fromhex('0A 01')  # Command data segment

# -------------------- USER CONFIGURATION AREA --------------------

# Frame constants--------------------------------------------------

CHECK_ID = bytes.fromhex('95 B3 2C 0A')  # 4-byte check ID
FRAME_HEADER_CMD = b"\x24\x4C\x44\x43\x4D\x44\x2C"  # CMD header
FRAME_END = b"\xEE\xFF"                              # Frame tail

# -----------------------------------------------------------------

# -------------------- CRC32/MPEG-2 CALCULATION -----------------

def init_crc32_mpeg2_table() -> list[int]:
    # """Initialize CRC32/MPEG-2 lookup table"""
    crc_table =[0]*256
    for i in range(256):
        crc = i << 24
        for _ in range(8):
            crc = (crc << 1) ^ 0x04C11DB7 if crc & 0x80000000 else crc << 1
        crc_table[i] = crc & 0xFFFFFFFF
    return crc_table

CRC_TABLE = init_crc32_mpeg2_table()

def crc32_mpeg2(data: bytes) -> int:
    # """Compute CRC32/MPEG-2 checksum (unsigned 32-bit)"""
    if not data:
        return 0xFFFFFFFF
    crc = 0xFFFFFFFF
    for b in data:
        crc = ((crc << 8) ^ CRC_TABLE[(crc >> 24) ^ b]) & 0xFFFFFFFF
    return crc

def build_cmd(cmd_id: int, cmd_data: bytes, check_id: bytes) -> bytes:
    # """
    # Automatically build CMD frame (with CRC)
    # :param cmd_id: Command ID (1 byte)
    # :param cmd_data: Command data segment
    # :param check_id: 4-byte check ID
    # :return: Complete CMD frame (header + payload + CRC + tail)
    # """
    # 1. Build base payload (length + CMD_ID + CMD_DATA)
    data_len = 1 + len(cmd_data)  # CMD_ID(1 byte) + CMD_DATA length
    payload = bytes([data_len, cmd_id]) + cmd_data

    # 2. Align to 4-byte boundary (whole payload + check_id)
    total_payload_len = len(payload) + len(check_id)
    pad_len = (4 - total_payload_len % 4) % 4
    payload += b"\x00" * pad_len

    # 3. Append CHECK_ID
    payload += check_id

    # 4. Compute CRC (little-endian)
    crc_value = crc32_mpeg2(payload)
    crc_bytes = crc_value.to_bytes(4, byteorder="little")  # low byte first

    # 5. Assemble full frame
    full_cmd = FRAME_HEADER_CMD + payload + crc_bytes + FRAME_END
    return full_cmd

# -------------------- MAIN (construct + send CMD only) ---------

def main():
    # 1. Build CMD frame
    try:
        cmd_frame = build_cmd(CMD_ID, CMD_DATA, CHECK_ID)
        print("========== Build CMD frame ==========")
        print(f"Hex: {cmd_frame.hex(' ').upper()}")
        print(f"Length: {len(cmd_frame)} bytes")
        print("=========================================")
    except Exception as e:
        print(f"Failed to build CMD frame: {e}")
        return

    # 2. Send CMD frame (RS232)
    try:
        with serial.Serial(
            port=RS232_PORT,
            baudrate=RS232_BAUD,
            timeout=1,
            parity=serial.PARITY_NONE,
            stopbits=serial.STOPBITS_ONE,
            bytesize=serial.EIGHTBITS
        ) as ser_232:
            ser_232.reset_input_buffer()
            ser_232.reset_output_buffer()
            ser_232.write(cmd_frame)
            ser_232.flush()
            print("CMD frame sent")
    except serial.SerialException as e:
        print(f"Failed to send CMD frame: {e}")

if __name__ == "__main__":
    main()

注：该脚本仅用作使用方法实例展示。JT16 目前暂不支持将转速配置为 10Hz。
