使用 HTTP API

1 概述​

禾赛 HTTP API 提供了一套标准的 HTTP 接口，允许开发者通过简单的 HTTP 指令请求与激光雷达进行交互。通过这套 API，可以轻松实激光雷达参数获取和功能配置等操作。

注：HTTP API 只适用于支持 HTTP 服务器的禾赛激光雷达，包括 Pandar 系列/QT 系列/XT 系列等型号。

2 使用方法​

HTTP API 指令的使用方法如下：

  1. 将激光雷达连接至电脑主机，确保其能够与主机正常建立通信（具体方法详见如何配置以太网）；
  2. 从主机本地向激光雷达侧发送 HTTP API 指令。这里推荐采用 Python 脚本方式，相应的示例代码参考如下；
#!/usr/bin/env python3

# -*- coding: utf-8 -*-

from urllib import request, parse
import requests
import json
import sys
import getopt
import IPy
import time
import os

## Lidar IP address

ipaddr = "192.168.1.201"

## HTTP API command

local_url = 'http://' + ipaddr + '/pandar.cgi?action=get&object=lidar_config'
f = None  # Initialize f
try:
    f = request.urlopen(local_url, timeout=3.0)
    print("Success!")
    data = f.read()
    print(data)
    print('Status:', f.status, f.reason)
    json_data = data.decode('utf-8')
    py_dict = json.loads(json_data)
    py_body = py_dict.get('Body')

except Exception as e:
    print(f"Error connecting to {local_url}: {e}")
finally:
    if f:
        f.close()

上述代码中，有两个参数需要特别注意：

  • ipaddr：为激光雷达对应的 IP 地址
  • local_url：为 HTTP API 指令对应的字符串

实际操作过程中，需要根据激光雷达的参数配置与 HTTP API 实现目的对这两个参数进行修改更新。

  1. 获取激光雷达返回值信息，确认 API 指令发送操作是否成功。

3 实例介绍​

本文选取了一些常用案例作为 HTTP API 的使用实例说明介绍。

注：以下实例基于 XT32M2X 这一型号实现，实际各个型号激光雷达的 HTTP API 指令可能有所不同，具体内容请参考对应型号的 HTTP API 使用手册。

3.1 获取激光雷达参数（GET）​

  1. 根据激光雷达当前的 IP 地址设置示例代码中的ipaddr参数；
  2. 将示例代码中的local_url按以下方式修改后（本次以获取激光雷达基本信息为例），在本地主机上运行此 Python 脚本：

## HTTP API command

local_url = 'http://' + ipaddr + '/pandar.cgi?action=get&object=device_info'
  1. 从运行结果中可以获得激光雷达 SN、MAC 地址、软固件版本号等设备基本信息。具体结果参考如下：
Success!
b'{"Head":{"ErrorCode":"0","Message": "Success"},"Body":{"SN": "XT3ACD5F983ACC56","Mac": "EC:9F:00:01:58:3D", "SW Ver: "2.1.7","HW Ver":"1.0.0","FW Ver":"2.0.11","Model":"XT32M2X","Angleoffset":"9129", "Calibsize":"0","FPGA_Ver":"","LidarCalibsize":"384","Up_Fpga_Ver":" 2.1.4","Udp_Seq":"1","1","ProdDate":"2023-06-08", "ProdName":"XT32M2X-B01","LidarDataformat":"1","Trigger_Method":"0","LaserNum":"32","Firing_Method":"",""AccAnglePhase":"0","AccAn
glePeak": "0","AccAngleEnable":"0","0","MotorType":"0", "LargeCodeRange":"1","Codewheel_cal":"1","MotorStartAngle_en":"0", "MotorstartAngle_val":"0","UpFpgaconfigsha":"f80c28c5", "UpFpgacorrectsha":"ef480d97","PN":""XT32M2X"}}'
Status:200 OK

3.2 配置激光雷达参数（SET）​

  1. 根据激光雷达当前的 IP 地址设置示例代码中的‘ipaddr‘参数；

  2. 将示例代码中的‘local_url’按以下方式修改后（本次以配置激光雷达双回波模式为例），在本地主机上运行此 Python 脚本：


## HTTP API command

local_url = 'http://' + ipaddr + '/pandar.cgi?action=set&object=lidar_data&key=lidar_mode&value=2'
  1. 运行脚本后终端打印如下所示信息，即代表设置成功：
Success!
b'{"Head":{"ErrorCode":"0","Message": "Success"}}'
Status:200 OK

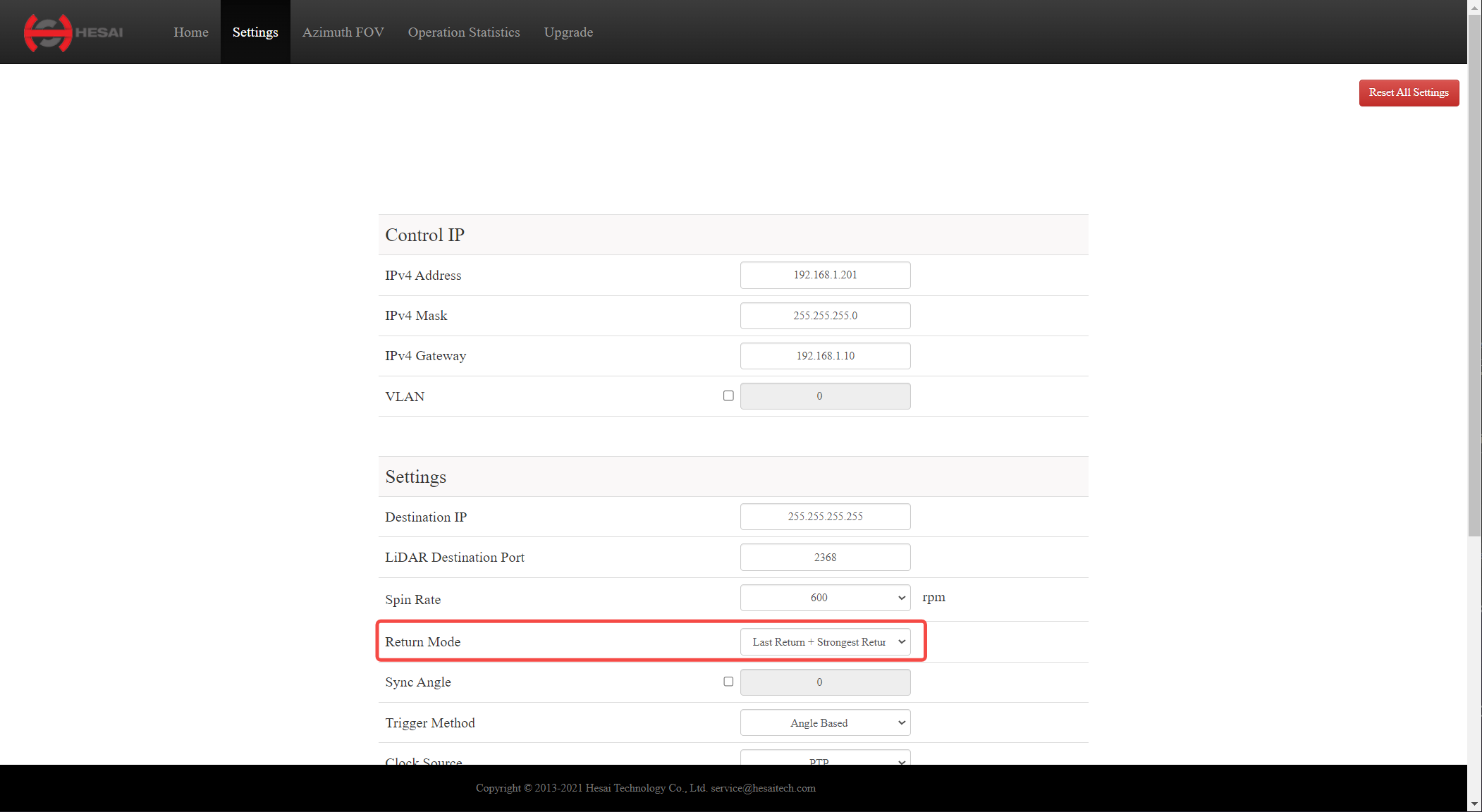

  1. 网页浏览器输入激光雷达 IP 地址，确认当前激光雷达控制页面显示的回波模式配置已同步生效：
http_dualreturn
