获取角度修正文件

1 概述

角度修正文件是系统标定、点云解算和空间定位的方向基准。为确保测量精度，禾赛对每台激光雷达出厂时进行独立角度标定，每台的标定结果不同，该唯一修正数据记录为“角度修正文件”并随激光雷达提供。

激光雷达连接方式分为以太网连接和串口连接；角度文件格式包括CSV 格式和DAT 格式；具体型号参见表格。

激光雷达型号与连接方式对应关系表：

连接方式	以太网连接	串口连接
产品系列	Pandar、OT、QT、XT、AT	JT
适用产品	Pandar40P、Pandar64、Pandar128E3X、OT128、PandarQT、QT128C2X、XT32、XT16、XT32M2X、AT128E2X、AT128P、ATX	JT16

激光雷达型号与文件格式对应关系表：

文件格式	CSV 格式	DAT 格式
产品系列	Pandar、OT、QT、XT	AT、JT
适用产品	Pandar40P、Pandar64、Pandar128E3X、OT128、PandarQT、QT128C2X、XT32、XT16、XT32M2X	AT128E2X、AT128P、ATX、JT16

2 使用方法

2.1 使用 PandarView 2 客户端

2.2 使用 API 指令

2.2.1 以太网连接方式

CSV 格式

DAT 格式

2.2.2 串口连接方式

串口连接

本文将分别介绍两种方法获取角度修正文件的相应实例，可根据实际情况选择其中一种或多种进行使用。

3 实例介绍

注：以下实例基于 XT32 、AT128P 和 JT16 的用户及指令手册实现，实际各个型号激光雷达的配置可能有所不同，具体内容请参考对应型号的用户手册。

3.1 使用 PandarView 2 客户端获取角度修正文件

1. 访问禾赛官网下载并安装 PandarView 2 客户端；

2. 将激光雷达连接至电脑主机，确保其能够与主机正常建立通信；（以太网连接方法详见如何配置以太网；串口连接方法详见相关激光雷达用户手册）

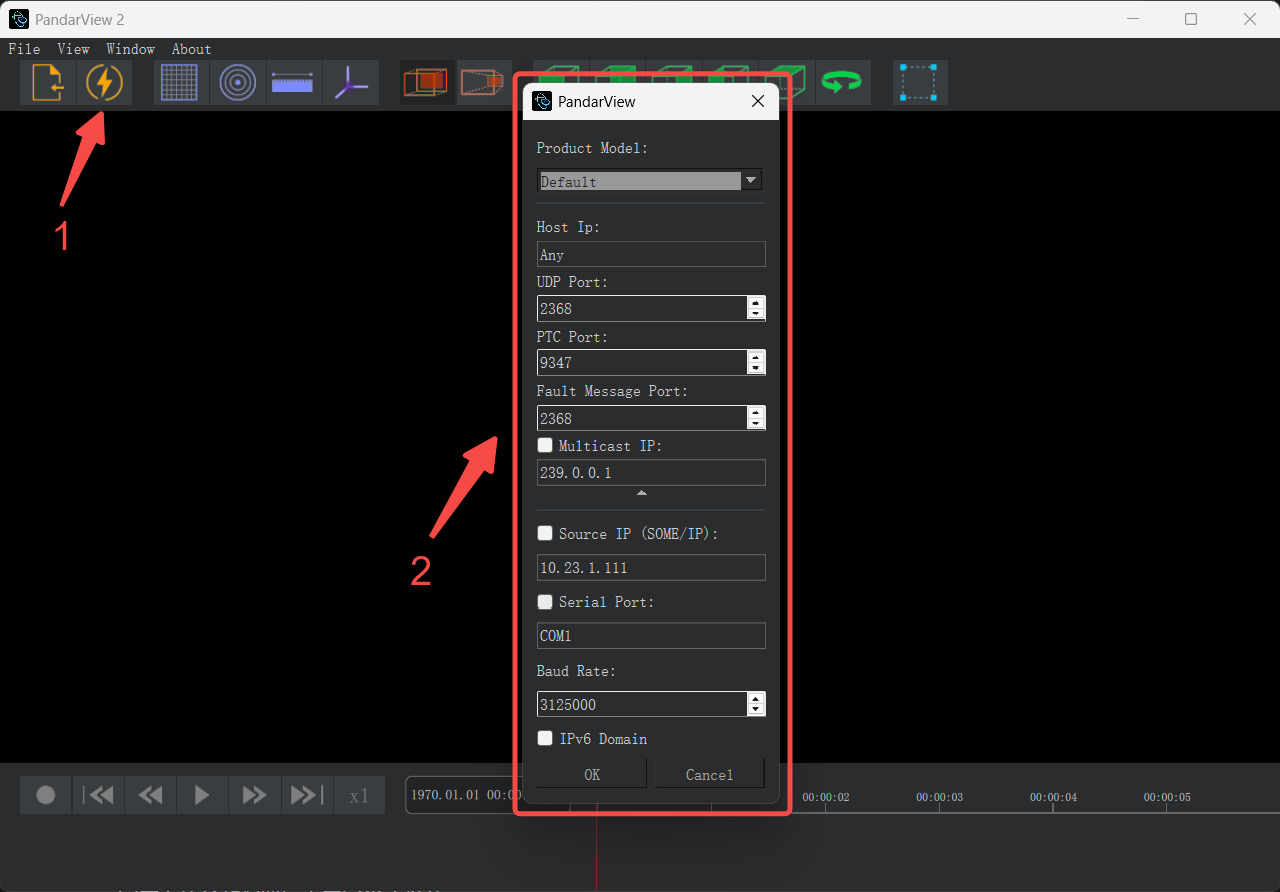

3. 打开 PandarView 2 客户端，点击左上角工具栏 [ Listen for Data] 按钮，激光雷达连接方式分为以太网连接和串口连接，两种方式配置方式略有不同，请按照激光雷达实际参数对应填写。

注：串口连接时 PandarView 2 版本须大于 2.1.7，弹出页选择 Serial Port 选项并填写 RS485 串口地址与波特率，参考型号：JT16

完成上述参数配置后点击[ OK ] 确认；

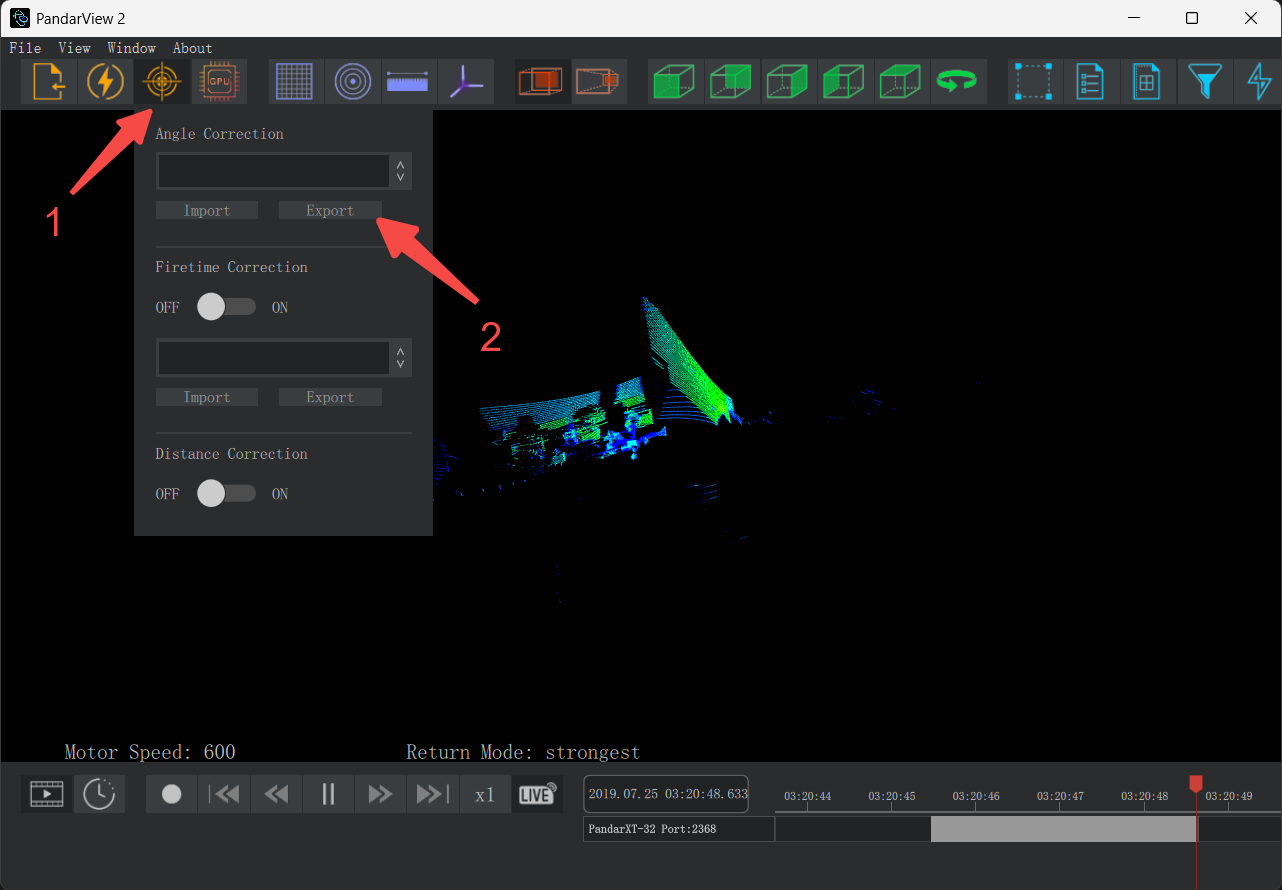

4. 点击工具栏 [ Correction ] 按钮，进入 Angle Correction 栏并点击 Export，弹出的窗口中输入文件名并选择保存位置，然后点击确认以完成导出。

注：Ubuntu 系统下保存文件时必须添加正确的文件后缀 (.csv/.dat)

3.2 使用 API 指令获取角度修正文件

3.2.1 以太网连接方式

CSV 格式

参考型号：XT32

1. 本机与连接激光雷达后，使用 IDE 打开下方脚本；

import socket, ssl, pprint, time
import random
import struct

default_host = "192.168.1.201" # Change this to your Lidar IP
default_port = 9347 # Change this to your Lidar PTC Port

class PTC:
    def __init__(self, host=default_host, port=default_port):
        self.s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
        lp = random.randint(10000, 30000)
        self.s.bind(('0.0.0.0', lp))
        self.s.settimeout(30)
        self.s.connect((host, port))

    def closeSocket(self):
        self.s.shutdown(1)
        # self.s.close()

    def ByteToHex(self, h):
        return ''.join(["%02x" % x for x in h]).strip()

    def read_bytes(self, payload_size):
        chunks = []
        bytes_received = 0
        while bytes_received < payload_size:
            chunk = self.s.recv(payload_size - bytes_received)
            if chunk == b"":
                raise RuntimeError("Socket has been unexpectedly closed")
            chunks.append(chunk)
            bytes_received = bytes_received + len(chunk)

        return b"".join(chunks)

    def sender(self, cmd_code, payload):
        """
        :param cmd_code:
        :param payload: payload should input like '015d010207'
        :return:
        """
        if cmd_code in [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, '0', '1', '2', '3', '4', '5', '6', '7', '8', '9', 'a', 'b', 'c', 'd', 'e',
                        'f']:
            cmd_code = "0" + str(cmd_code)
        print("payload :")
        print(payload)
        if not payload or payload.upper() == "NONE":
            payload_len = 0
            p = '4774' + str(cmd_code) + "00" + struct.pack('>L', payload_len).hex()
        else:
            payload_len = len(bytes.fromhex(payload))
            p = '4774' + str(cmd_code) + "00" + struct.pack('>L', payload_len).hex() + payload
        data = bytes.fromhex(p)
        self.s.send(data)
        response = self.s.recv(8)
        print("response: ")
        print(response)
        r_cmd = bytes.hex(response[2:3])
        r_returnCode = bytes.hex(response[3:4])
        if bytes.hex(response[4:8]) == "\x00\x00\x00\x00":
            r_length = 0
            response_payload = ""
        else:
            r_length = int(bytes.hex(response[4:8]), 16)
            response_payload = self.read_bytes(r_length)
        print("command is: %s, get return code: %s, return length: %s, \nreturn string:\n%s" % (
            r_cmd, r_returnCode, r_length, response_payload))
        final_response = {
            "response_command": r_cmd,
            "response_return_code": r_returnCode,
            "response_payload_length": r_length,
            "response_payload": response_payload
        }
        return final_response

if __name__ == "__main__":
    ss = PTC()
    print(ss.sender('05', None)) # Example command to 'Get Current Fault Log', change the command code and payload as needed

    # save it as a CSV file
    response = ss.sender('05', None)
    correction_data = response.get("response_payload", b"")
    with open("angle_correction.csv", "wb") as f:
        f.write(correction_data)
    print("The data has been saved as angle_correction.csv.")

    ss.closeSocket()

2. 根据实际情况配置本机 Python 环境；在脚本中找到第 5、6 行代码：

default_host = "192.168.1.201" 、default_port = 9347→ 将 "192.168.1.201" 和 9347 修改为激光雷达的实际 IP 地址和端口号，然后运行代码。

运行成功后，将在当前目录下生成名为 angle_correction.csv 的角度文件。

DAT 格式

参考型号：AT128P

1. 本机与连接激光雷达后，使用 IDE 打开下方脚本；

from socket import *

sock = socket(AF_INET,SOCK_STREAM)

message = bytearray()
message1 = bytearray()
SN = bytearray()

# header

message.append(0x47)
message.append(0x74)

# command

##################################################################
message.append(0x05) #0x05 for Get Angle Correction File
##################################################################

# return code

message.append(0x00)

# Tail

message.append(0x00)
message.append(0x00)
message.append(0x00)
message.append(0x00) #0x01 payload data length for the command
message.append(0x00) #payload data value, 0x01 means PTP STATUS

sock.connect(("192.168.1.201",9347))#the ip of device and Port you need to call(fixed)

sock.send(message)
response=sock.recv(8)
r_cmd = int.from_bytes(response[2:3], 'big')
r_returnCode = int.from_bytes(response[3:4], 'big')
r_length = int.from_bytes(response[4:8], 'big')
response_payload=b''
while len(response_payload) < r_length:
    response_payload += sock.recv(r_length)

print(response_payload)
with open("corrections.dat","wb") as f:
    f.write(response_payload)
f.close()

2. 根据实际情况配置本机 Python 环境，在代码中找到第 24 行代码： sock.connect(("192.168.1.201",9347)) → 将 "192.168.1.201" 和 9347 修改为激光雷达的实际 IP 地址和端口号，然后运行代码。；

运行成功后，将在当前目录下生成名为 corrections.dat 的角度文件。

3.2.2 串口连接方式

串口连接

参考型号：JT16

1. 根据激光雷达用户手册完成与本机连接后，使用 IDE 打开下方脚本；

import struct
import csv
import serial
import time
from datetime import datetime
from threading import Thread, Event


def parse_angle_data(valid_data):
    # Ensure valid_data length is 68 bytes
    if len(valid_data) != 68:
        raise ValueError("Valid data length must be 68 bytes")

    # Initialize lists to store angle values
    azimuth_values = []
    elevation_values = []

    # Parse Azimuth data (first 32 bytes)
    for i in range(16):
        azimuth_bytes = valid_data[i * 2:(i + 1) * 2]
        azimuth_value = struct.unpack('<h', azimuth_bytes)[0] * 0.01  # Little-endian, short type, unit 0.01°
        azimuth_values.append(azimuth_value)

    # Parse Elevation data (next 32 bytes)
    for i in range(16):
        elevation_bytes = valid_data[32 + i * 2:32 + (i + 1) * 2]
        elevation_value = struct.unpack('<h', elevation_bytes)[0] * 0.01  # Little-endian, short type, unit 0.01°
        elevation_values.append(elevation_value)

    return azimuth_values, elevation_values


def save_to_csv(elevation_values, azimuth_values, output_file):
    with open(output_file, 'w', newline='') as csvfile:
        fieldnames = ['Channel', 'Elevation (°)', 'Azimuth (°)']
        writer = csv.DictWriter(csvfile, fieldnames=fieldnames)

        writer.writeheader()
        for i in range(16):
            writer.writerow({
                'Channel': i + 1,
                'Elevation (°)': elevation_values[i],
                'Azimuth (°)': azimuth_values[i]
            })


def get_angle_correction(send_port: str, receive_port: str, baudrate_UART: int, baudrate_485: int):
    # Command configuration
    COMMAND = bytes([
        0x24, 0x4C, 0x44, 0x43, 0x4D, 0x44, 0x2C, 0x03,

        0x02, 0x07, 0x00, 0x95, 0xB3, 0x2C, 0x0A,

        0xD3, 0x86, 0x1F, 0xA3, 0xEE, 0xFF
    ])

    # Response pattern configuration
    START_MARKER = bytes([0x24, 0x4C, 0x44, 0x41, 0x43, 0x4B,
                          0x2C, 0x48, 0x02, 0x07, 0x00])
    DATA_START_OFFSET = 12  # Start position of valid data
    DATA_LENGTH = 68  # Length of data to extract
    ERROR_CODE_OFFSET = 80  # Position of error code
    TOTAL_TIMEOUT = 8  # Total timeout in seconds
    PRE_READ_TIME = 0.5  # Pre-read time in seconds

    class AsyncReader:
        def __init__(self, ser):
            self.ser = ser
            self.buffer = bytearray()
            self.stop_event = Event()
            self.thread = None

        def start(self):
            self.thread = Thread(target=self._read_loop)
            self.thread.start()

        def _read_loop(self):
            while not self.stop_event.is_set():
                if self.ser.in_waiting > 0:
                    chunk = self.ser.read(self.ser.in_waiting)
                    self.buffer.extend(chunk)

        def stop(self):
            self.stop_event.set()
            if self.thread.is_alive():
                self.thread.join(timeout=1)

        def get_buffer(self):
            return bytes(self.buffer)

    try:
        # Generate timestamped filenames
        timestamp = datetime.now().strftime('%Y%m%d_%H%M%S')
        output_file = f"JT16_angle_correction_{timestamp}.dat"
        log_file = f"JT16_angle_log_{timestamp}.txt"
        csv_file = f"JT16_angle_correction_{timestamp}.csv"
        # Open receiving port first
        with serial.Serial(receive_port, baudrate_485, timeout=0) as ser_recv:  # Non-blocking mode
            reader = AsyncReader(ser_recv)
            reader.start()

            # Start receiving data in advance
            print(f"[{timestamp}] Starting pre-reception...")
            time.sleep(PRE_READ_TIME)  # Pre-receive for 500ms
            # Send command
            with serial.Serial(send_port, baudrate_UART, timeout=1) as ser_send:
                print(f"[{timestamp}] Sending command to {send_port}...")
                ser_send.write(COMMAND)
                ser_send.flush()

            # Main processing loop
            start_time = time.time()
            found = False

            with open(log_file, 'w') as log:
                log.write(f"Angle Correction Process Log - {timestamp}\n")
                log.write("=" * 50 + "\n")

                while (time.time() - start_time) < TOTAL_TIMEOUT:
                    # Get current buffer
                    current_buffer = reader.get_buffer()

                    # Find start marker
                    pos = current_buffer.find(START_MARKER)
                    if pos != -1:
                        # Calculate required end position
                        required_end = pos + DATA_START_OFFSET + DATA_LENGTH + 1

                        if len(current_buffer) >= required_end:
                            # Extract response segment
                            response = current_buffer[pos:required_end]

                            # Verify data integrity
                            if (response[11] == 0x44 and
                                    response[ERROR_CODE_OFFSET] == 0x00):
                                # Extract valid data
                                valid_data = response[DATA_START_OFFSET:DATA_START_OFFSET + DATA_LENGTH]

                                # Save as DAT file
                                with open(output_file, 'wb') as f:
                                    f.write(valid_data)

                                # # Parse angle data
                                # azimuth_values, elevation_values = parse_angle_data(valid_data)
                                #
                                # # Save as CSV file
                                # save_to_csv(elevation_values, azimuth_values, csv_file)

                                log.write(f"Data saved to {output_file}\n")
                                print(f"Correction file saved successfully: {output_file}")
                                print(f"CSV file saved successfully: {csv_file}")
                                found = True
                                break

                            # Clean up processed buffer
                            reader.buffer = reader.buffer[required_end:]

                    time.sleep(0.01)  # Reduce CPU usage

                reader.stop()

                if not found:
                    error_msg = "No valid response received" if len(current_buffer) == 0 \
                        else f"Received {len(current_buffer)} bytes but no valid data found"
                    log.write(f"Error: {error_msg}\n")
                    raise TimeoutError(error_msg)

    except Exception as e:
        error_msg = f"{type(e).__name__}: {str(e)}"
        print(f"An error occurred: {error_msg}")
        with open(log_file, 'a') as log:
            log.write(f"Error: {error_msg}\n")
        raise


if __name__ == "__main__":
    # Enter UART port, RS485 port, UART baud rate, RS485 baud rate respectively
    # Example: Windows: COM*; Ubuntu: /dev/ttyUSB*
    get_angle_correction("COM4", "COM5", 9600, 3000000)

2.请根据实际情况配置本机 Python 环境，并修改脚本最后一行中的 RS485 和 RS232 端口号及波特率。注意同一串口在 Windows 和 Ubuntu 系统中的设备名称不同，例如：Windows 系统显示为 COM*，Ubuntu 系统显示为 /dev/ttyUSB*。

3. 运行该脚本可在当前目录生成JT16_angle_correction_ *当前时间*.dat的角度修正文件以及对应的 log 文件。
